ヤマキ電気

目次

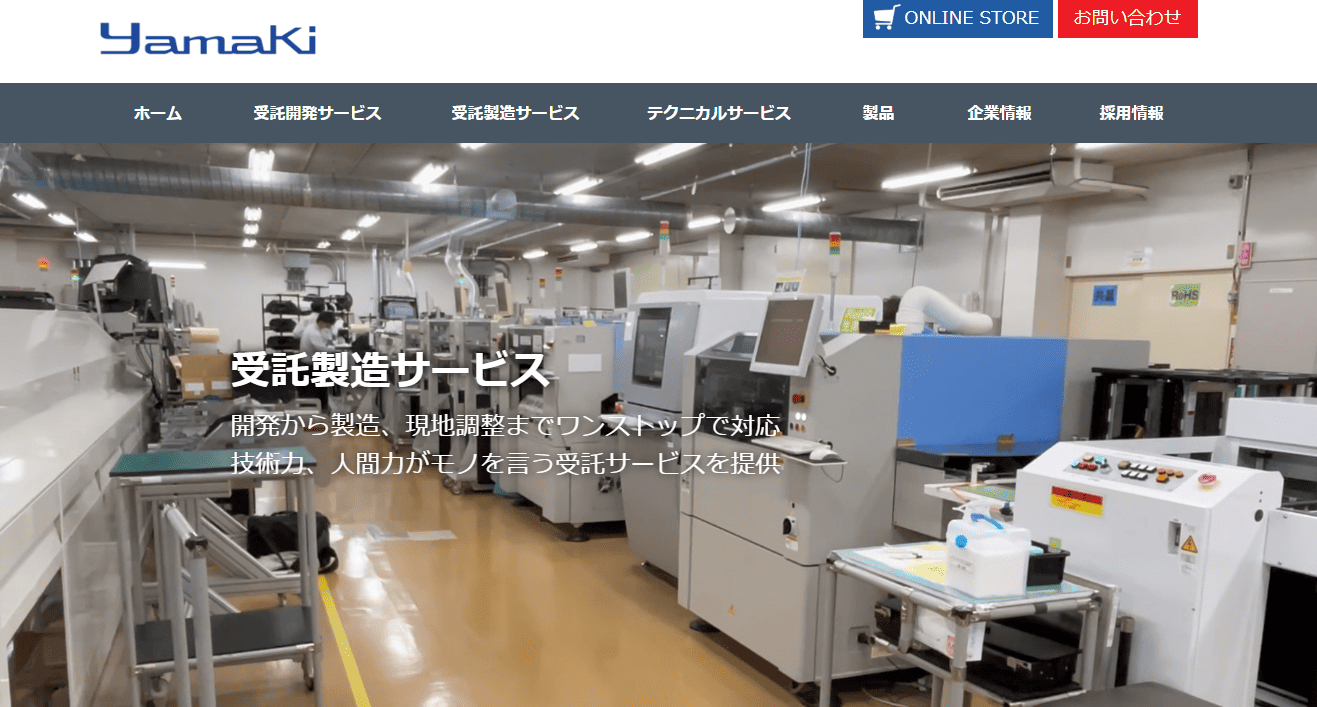

ヤマキ電気の公式HPキャプチャ
引用元:ヤマキ電気
https://www.yamaki-ec.co.jp/

ヤマキ電気は、ODM受託開発サービスやEMS受託製造サービス、テクニカルサービスなどを行う会社です。本記事では、同社のサービスの対応範囲と仕様、独自の強みについてまとめました。

ヤマキ電気の基板実装サービス
の対応範囲と仕様

  • 実装方式...SMT/アキシャル、ラジアル/DIP/手はんだ
  • 最小チップサイズ...0402
  • 対応パッケージ...BGA/CSP
  • 実装品質検査...SPI/AOI/X線
  • 鉛フリーはんだ対応...あり

ヤマキ電気の基板実装サービス
の特徴と強み

高稼働率を維持する
製造ノウハウ

ヤマキ電気は、新しいマウンターや3D外観検査機を導入したSMT表面実装から、ラジアル・アキシャル部品実装の要望にも応えられる手はんだ・DIP実装を提供しています。
厳しい基準を持つプロオーディオ機器、監視・制御機器などを手がけてきたメーカー(※)ならではのノウハウと高信頼性が、ヤマキ電気の大きな強みです。

また、ヤマキ電気の手はんだ実装では、屋外や過酷な環境下での長期間使用を想定したインフラ機器にも対応できるように、トラブルから守るための重要ノウハウとして防湿処理加工に対応。(※)
耐環境性が求められる案件に強いのもヤマキ電気のメリットといえます。

大型装置への組み込み・配線から
現場調整まで一貫して任せられる

ヤマキ電気は基板を実装して終わりではなく、通信機器ラック・パネルなどの大型装置への組み込み・配線から最終的な現場調整に至るまで、一貫して任せられるのも特徴です。
組み立ては国内の自社工場で行われ、他社で部品実装した基板の組み込みや検査にも柔軟に対応しています。
後工程の負担を減らしたい企業には有力な選択肢となるでしょう。

また、計測機器などの小さい機器の受託製造にも対応可能です。ロット数や短納期にも柔軟に応じられます。

ヤマキ電気の基板実装サービス
の総評

部品調達から基板実装、装置組立、検査、さらには現場調整まで、顧客要件に合わせた柔軟なサービスを展開。
製造においては、国内の自社工場を拠点とした体制を敷いています。

基板実装にとどまらず、工場設備や通信インフラ、電力・監視システムなどを扱い、大型装置への組み込み・配線から最終的な現場調整まで一貫して任せたい企業にとって、有力なパートナーとなるでしょう。

このメディアでは、「急ぎで試作したい」「部品が揃わない」「実装が難しくて断られた」といった基板実装でよくある悩み別に、相談しやすい会社を紹介しています。
自社にあった基板実装メーカー・業者を探している担当者の方は、ぜひご参考ください。

ヤマキ電気の基板実装サービス
発注の流れ

  1. 商談の実施
  2. ヤマキ電気からの提案
  3. 構造設計・ハードウェア回路設計・ソフトウェア開発
  4. 部品調達
  5. 基板実装SMT
  6. 組立・配線
  7. 検査・出荷
  8. 現地調整

ヤマキ電気の会社概要

設立年 1937年
資本金 5,000万円
所在地 東京都目黒区下目黒3-7-22
生産拠点 埼玉センター、郡山事業所、会津事業所、フィリピン
公式サイトURL https://www.yamaki-ec.co.jp/
会社概要の情報は2026年5月公式サイト調査時点
